Версия для печати Модель: АСЕ-1016

Категория: Виртуальные приборы: Система сбора данных на базе ПК

Госреестр:  без сертификатабез сертификата

Гарантия: 25 мес.

Цена (c НДС): 12 390 руб.

Цена действительна на 15.05.2017 и требует уточнения у менеджеров

Материалы на сайте носят информационный характер и не являются публичной офертой


Отправить заявку на выставление счета

Модуль дискретного ввода - вывода. Модуль дискретного ввода-вывода позволяет организовать 16-ти канальный обмен данными между IBM-PC и любым устройством, имеющим цифровой вход/выход TTL-уровня. Используя модуль АСЕ-1016 можно отслеживать логическое состояние 16-ти датчиков и управлять исполнительными устройствами. Выходы модуля реализованы на быстродействующих МОП-реле с временем срабатывания/ отпускания менее 1 мс.


Модуль дискретного ввода - вывода АСЕ-1016



Модуль дискретного ввода-вывода позволяет организовать 16-ти канальный обмен данными между IBM-PC и любым устройством, имеющим цифровой вход/выход TTL-уровня. Используя модуль АСЕ-1016 можно отслеживать логическое состояние 16-ти датчиков и управлять исполнительными устройствами. Выходы модуля реализованы на быстродействующих МОП-реле с временем срабатывания/отпускания менее 1 мс.

Технические параметры



Параметр

Значение

Количество каналов ввода 16 каналов
Количество каналов вывода 16 каналов
Разъемы DB37 гнездо
Параметры входа
Входное сопротивление 1,2 кОм
Тип оптрона H11AA814A
Входное напряжение
Логический 0 0...4,5 В
Логическая 1 4,5...24 В
Параметры выхода
Максимальный коммутируемый ток, переменный 250 В / 130 мА
Время включения 0,7 мс
Время выключения 0,1 мс
Интерфейс USB 1.1
Разъем интерфейса Тип Б
Программное обеспечение Библиотеки и драйверы для Windows 2000/XP,
LabVIEW, виртуальная панель "ручного" управления
Питание (В/мА) 5 В / 380 мА
Габаритные размеры (ширина х высота х глубина) 107х59х88 мм
Масса 250 г
Условия эксплуатации (°С, влажность) 0...+ 60 °С, 0...90 %

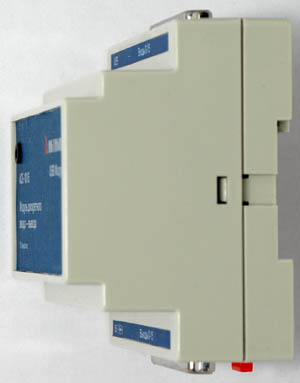

USB-модуль дискретного 16-канального ввода и 16-канального вывода с фото МОП реле АКТАКОМ АСЕ-1016  USB-модуль дискретного 16-канального ввода и 16-канального вывода с фото МОП реле АКТАКОМ АСЕ-1016

Возможности программного обеспечения


  • Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows.
  • Библиотека инструмента с соответствующим функциональным деревом. Файлы: ACE1016_32.dll, ACE1016.h и ACE1016.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку.
  • Палитра функций (ACE1016.llb), структура меню (ACE1016_xx.mnu) и пример инструмента (ACE1016 example.vi) для LabVIEW. Позволяют использовать коммутатор в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).

Область применения

  • Управление и контроль
  • Лабораторные системы автоматизации
  • Тестовые системы
  • Системы промышленной автоматизации



Купить виртуальные приборы АКТАКОМ: АМЕ-1102, АМЕ-1106, АМЕ-1204, АРС-1104



Стандартная комплектация

  • Прибор (модуль)
  • Краткое описание
  • Руководство по эксплуатации *
  • Программное обеспечение
    • ADIO16 Aktakom Digital IO 16 Программное обеспечение
    • АСЕ-1016_SDK_Base Базовый комплект средств разработки ПО

*Руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки руководства по эксплуатации перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • Программное обеспечение АСЕ-1016_SDK Полный комплект средств разработки ПО
