Версия для печати Модель: АВМ-4306

Категория: Мультиметры лабораторные Актаком

Госреестр:
есть сертификат есть сертификат

Гарантия: 25 мес.

Цена (c НДС):

Цена действительна на 15.05.2017 и требует уточнения у менеджеров

Материалы на сайте носят информационный характер и не являются публичной офертой


Отправить заявку на выставление счета

Мультиметр  АВМ-4306

Снят с производства

Мультиметр АВМ-4306 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Мультиметр имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д. Полученные данные могут быть переданы в персональный компьютер по интерфейсу RS-232 или распечатаны на принтере.

Соответствие продукции требованиям ГОСТ Р 51350-99, ГОСТ Р 51522-99 подтверждено сертификатом соответствия РОСС TW.АЯ 46.A01238. Прибор зарегистрирован в Государственном реестре средств измерений под № 27587-04.
Сертификат утверждения типа ТW.C.34.011.A №18515.

Дополнительно Вы можете заказать комплект для подключения мультиметра АВМ-4306 к ПК: диск с ПО АВМ-4306-РО + кабель RS-232.

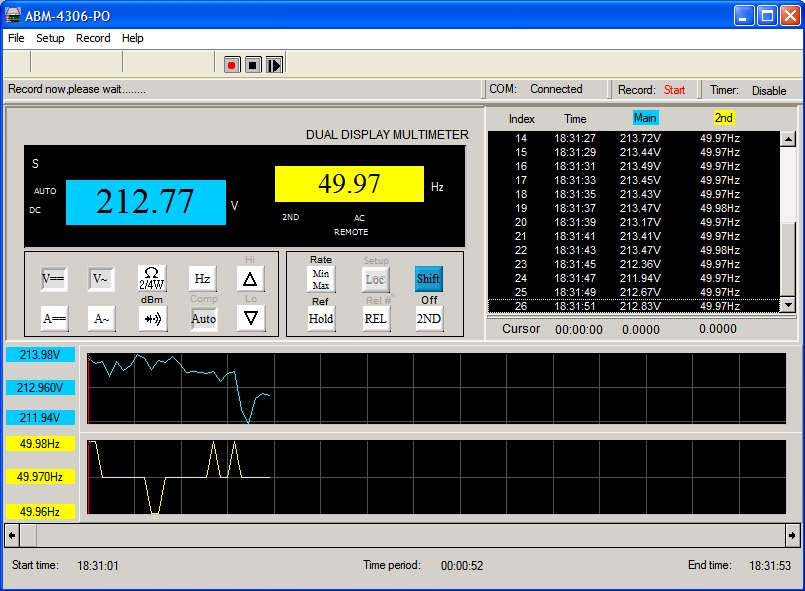

Программное обеспечение позволяет осуществлять удалённое управление настольным мультиметром АВМ-4306. Помимо кнопок управления, аналогичных кнопкам на передней панели прибора, в рабочем окне программы отображается статистическая информации по измерениям, а так же графическое отображение двух измеряемых параметров. Слева от графика отображаются минимальные, максимальные и средние значения обоих параметров. Имеется функция прокрутки графика измерений. Программа позволяет настроить параметры проведения измерений (интервал времени, таймер запуска и остановки) и распечатки результатов (в виде таблицы или в иде графика, текущее окно или вся история). Имеются кнопки ручного запуска, паузы и остановки удалённых измерений.

Технические параметры

Общие характеристики



ПараметрЗначение
Время прогрева не менее 30 мин
Температурный коэффициент 0,15 х погрешность/°С (в диапазонах 0...18 °С и 28...50 °С)
Интерфейс RS-232:
скорость передачи данных, бод
длина последовательности
четность
бит остановки
отклик
режим печати

9600, 4800, 2400, 1200, 600, 300
7 или 8 бит
чет/нечет/нет
1-й или 2-й
вкл/выкл
вкл/выкл
Рабочие условия эксплуатации:
температура окружающей среды
влажность

0...50 °С
0...80%, при температуре 0...28 °С (не более 75 % при измерении сопротивления более 12 МОм);
0...70%, при температуре 28...35 °С;
0...50%, при температуре 35...50 °С
Условия хранения –20...+60 °С при влажности 0...80%
Питание 100/120/220/240 В ±10%, 50/60 Гц
Потребляемая мощность 16 ВА
Срок службы 6 лет
Габаритные размеры, мм (длина, ширина, высота) 255x305x105
Масса 3 кг
Основная абсолютная погрешность нормирована как ±(% от измеренного значения + n е.м.р.), где е.м.р. — номинальная цена единицы наименьшего разряда прибора.

Измерение постоянного напряжения



Скорость измеренийДиапазонРазрешениеМакс. показаниеПогрешность измерений
Медленная
S
(2 изм/с)
120 мВ 1 мкВ 119,999 0,012 + 8*
1,2 В 10 мкВ 1,19999 0,012 + 5
12 В 100 мкВ 11,9999 0,012 + 5
120 В 1 мВ 119,999 0,012 + 5
1000 В 10 мВ 1000,00 0,012 + 5
Средняя
M
(5 изм/с)
400 мВ 10 мкВ 399,99 0,012 + 5
4 В 100 мкВ 3,9999 0,012 + 5
40 В 1 мВ 39,999 0,012 + 5
400 В 10 мВ 399,99 0,012 + 5
1000 В 100 мВ 1000,0 0,012 + 5
Полная
F
(20 изм/с)
400 В 100 мкВ 399,9 0,012 + 5
4 В 1 мВ 3,999 0,012 + 5
40 В 10 мВ 39,99 0,012 + 5
400 В 100 мВ 399,9 0,012 + 5
1000 В 1 В 1000 0,012 + 5
* При использовании режима относительных измерений (REL).
Максимальное допустимое входное напряжение между входными разъемами: ±1000 В.
Входной импеданс: 10 МОм ±15 %, не более 120 пФ.
Примечание:
При работе в режиме «AC+DC» (с вторичным дисплеем) с включенной функцией измерения напряжения постоянного и переменного тока входной делитель постоянного напряжения (10 МОм) соединяется параллельно с делителем переменного напряжения (1 МОм).

Степень подавления помех



ПараметрЗначение
Степень подавления помех общего вида (несбалансированный импеданс 1 кОм), переменный ток 50 Гц ±0,1% и постоянный ток более 90 дБ
Степень подавления помех нормального вида, переменный ток 50 Гц ±0,1% более 50 дБ

Измерение переменного напряжения

Разрешение и максимальное показание

ДиапазонРазрешениеМаксимальное показание
S M,F F M S F M S
120 мВ 400 мВ 100 мкВ 10 мкВ 1 мкВ 399,9 399,99 199,999
1,2 В 4 В 1 мВ 100 мкВ 10 мкВ 3,999 3,9999 1,99999
12 В 40 В 10 мВ 1 мВ 100 мкВ 39,99 39,999 11,9999
120 В 400 В 100 мВ 10 мВ 1 мВ 399,9 399,99 119,999
750 В 750 В 1 В 100 мВ 10 мВ 750 750,0 750,00
Погрешность измерений
Диапазон частот 20...45 Гц 45 Гц...10 кГц 10...30 кГц 30...100 кГц
Медленная скорость измерений S (2 изм/с)
120 мВ 1 + 100 0,2 + 100 1,5 + 300 5 + 300
1,2 В 1 + 100 0,2 + 100 1 + 100 3 + 200
12 В 1 + 100 0,2 + 100 1 + 100 3 + 200
120 В 1 + 100 0,2 + 100 1 + 100 3 + 200
750 В 1 + 100 0,2 + 100 1 + 100 3 + 200
Средняя скорость измерений M (5 изм/с)
400 мВ 1 + 40 0,2 + 40 1,5 + 80 5 + 120
4 В 1 + 40 0,2 + 40 1 + 40 3 + 80
40 В 1 + 40 0,2 + 40 1 + 40 3 + 80
400 В 1 + 40 0,2 + 40 1 + 40 3 + 80
750 В 1 + 40 0,2 + 40 1 + 40 3 + 80
Полная скорость измерений F (20 изм/с)
400 мВ 1 + 5 0,2 + 5 1,5 +10 5 + 15
4 В 1 + 5 0,2 + 5 1 + 5 3 + 10
40 В 1 + 5 0,2 + 5 1 + 5 3 + 10
400 В 1 + 5 0,2 + 5 1 + 5 3 + 10
750 В 1 + 5 0,2 + 5 1 + 5 3 + 10
  • измерение истинного среднеквадратичного значения (СКЗ); величина входного сигнала: не менее 5% от полной шкалы; коэффициент амплитуды: 3:1 по полной шкале; входной импеданс: 1 МОм, не более 120 пФ; максимально допустимое напряжение на входе: 750 В СКЗ. время отклика: около 1,5 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

Измерение переменного напряжения (с постоянной составляющей)



ДиапазонРазрешениеМаксимальное показание
S M,F F M S F M S
120 мВ 400 мВ 100 мкВ 10 мкВ 1 мкВ 399,9 399,99 199,999
1,2 В 4 В 1 мВ 100 мкВ 10 мкВ 3,999 3,9999 1,19999
12 В 40 В 10 мВ 1 мВ 100 мкВ 39,99 39,999 11,9999
120 В 400 В 100 мВ 10 мВ 1 мВ 399,9 399,99 119,999
750 В 750 В 1 В 100 мВ 10 мВ 750 750,0 750,00
Погрешность измерений
Диапазон частот 45 Гц...10 кГц 10...30 кГц 30...100 кГц
Медленная скорость измерений S (2 изм/с)
120 мВ 0,2 + 100 1,5 + 300 5 + 300
1,2 В 0,2 + 100 1 + 100 3 + 200
12 В 0,2 + 100 1 + 100 3 + 200
120 В 0,2 + 100 1 + 100 3 + 200
750 В 0,2 + 100 1 + 100 3 + 200
Средняя скорость измерений M (5 изм/с)
400 мВ 0,2 + 45 1,5 + 83 5 + 125
4 В 0,2 + 45 1 + 43 3 + 83
40 В 0,2 + 45 1 + 43 3 + 83
400 В 0,2 + 45 1 + 43 3 + 83
750 В 0,2 + 45 1 + 43 3 + 83
Полная скорость измерений F (20 изм/с)
400 мВ 0,2 + 7 1,5 + 12 5 + 18
4 В 0,2 + 7 1 + 7 3 + 12
40 В 0,2 + 7 1 + 7 3 + 12
400 В 0,2 + 7 1 + 7 3 + 12
750 В 0,2 + 7 1 + 7 3 + 12
  • измерение истинного среднеквадратичного значения (СКЗ); величина входного сигнала: не менее 5 % от полной шкалы; коэффициент амплитуды: 3:1 по полной шкале; входной импеданс: 1 МОм, не более 120 пФ; максимально допустимое напряжение на входе: 750 В СКЗ. время отклика: около 2,5 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

Измерение сопротивления



Скорость измеренийДиапазонРазрешениеМакс. показаниеТест. токПогрешность
2-пров.4-пров.
Медленная
S
(1-2 изм/с)
120 Ом 1 мОм 119,999 0,5 мА 0,1 + 8* 0,05 + 8
1,2 кОм 10 мОм 1,19999 0,5 мА 0,08 + 5 0,05 + 5
12 кОм 100 мОм 11,9999 100 мкА 0,06 + 5 0,05 + 5
120 кОм 1 Ом 119,999 10 мкА 0,06 + 5 0,05 + 5
1,2 MОм 10 Ом 1199,99 1 мкА 0,06 + 5 0,05 + 5
12 MОм 100 Ом 11,9999 100 нА 0,3 + 5 0,3 + 5
120 MОм 1 кОм 119,999 10 нА 3,0 + 8 3,0 + 8
Средняя
M
(1-5 изм/с)
400 Ом 10 мОм 399,99 0,5 мА 0,1 + 5* 0,05 + 5
4 кОм 100 мОм 3,9999 100 мкА 0,08 + 3* 0,05 + 3
40 кОм 1 Ом 39,999 50 мкА 0,06 + 3 0,05 + 3
400 кОм 10 Ом 399,99 5 мкА 0,06 + 3 0,05 + 3
4 MОм 100 Ом 3999,9 500 нА 0,06 + 3 0,05 + 3
40 MОм 1 кОм 39,999 50 нА 0,15 + 3 1,5 + 3
300 MОм 10 кОм 299,99 10 нА 5,0 + 5 5,0 + 5
Полная
F
(5-20 изм/с)
400 Ом 100 мОм 399,9 0,5 мА 0,1 + 2* 0,05 + 2
4 кОм 1 Ом 3,999 100 мкА 0,08 + 2 0,05 + 2
40 кОм 10 Ом 39,99 50 мкА 0,06 + 2 0,05 + 2
400 кОм 100 Ом 399,9 5 мкА 0,06 + 2 0,05 + 2
4 MОм 1 кОм 3,999 500 нА 0,06 + 2 0,15 + 2
40 MОм 10 кОм 39,99 50 нА 0,15 + 2 1,5 + 2
300 MОм 100 кОм 299,9 10 нА 5,0 + 2 5,0 + 2
*При использовании режима относительных измерений
  • напряжение на разъеме при разомкнутой цепи: макс. 5 В; погрешность измерения нулевого сопротивления: не более 0,05 Ом на каждом диапазоне при использовании режима относительных измерений (REL); для повышения точности измерений из результата следует вычитать сопротивление соединительных проводов; время отклика:
    около 1,5 с на диапазоне 12 МОм и менее,
    около 5 с на диапазоне 40 МОм,
    около 10 с на диапазоне 120 МОм,
    около 25 с на диапазоне 300 МОм.

Измерение силы постоянного тока



Скорость измеренийДиапазонРазрешениеМакс. показаниеПогрешность измерений
Медленная
S
(2 изм/с)
12 мА 0,1 мкА 11,9999 0,05 + 15*
120 мА 1 мкА 119,999 0,05 + 5
1200 мА 10 мкА 1199,99 0,15 + 5
12 A 100 мкА 11,9999 0,2 + 5
Средняя
M
(5 изм/с)
40 мА 1 мкА 39,999 0,1 + 6
120 мА 10 мкА 119,99 0,1 + 3
1200 мА 100 мкА 1199,9 0,15 + 3
12 A 1 мА 11,999 0,2 + 3
Полная
F
(20 изм/с)
40 мА 10 мкА 39,99 0,1 + 2
120 мА 100 мкА 119,9 0,1 + 2
1200 мА 1 мА 1199 0,15 + 2
12 A 10 мА 11,99 0,2 + 2
* При использовании режима относительных измерений (REL).
Защита от перегрузки:
гнездо «мА» - предохранитель 2 А/250 В
гнездо «12 А» - предохранитель 15 А/500 В

Измерение силы переменного тока



Скорость измеренийДиапазонПогрешность измерений, на частоте
20...45 Гц45 Гц...2 кГц2...10 кГц
Медленная
S
(2 изм/с)
12 мА 1,5 + 100 0,5 + 100 2 + 200
120 мА 1,5 + 100 0,5 + 100 2 + 200
1200 мА 1,5 + 100 0,5 + 100 2 + 200
12 A 2 + 100 1 + 100 не норм.
Средняя
M
(5 изм/с)
40 мА 1,5 + 40 0,5 + 40 2 + 80
120 мА 1,5 + 12 0,5 + 12 2 + 30
1200 мА 1,5 + 12 0,5 + 12 2 + 30
12 A 2 + 12 1 + 12 не норм.
Полная
F
(20 изм/с)
40 мА 1,5 + 5 0,5 + 5 2 + 10
120 мА 1,5 + 2 0,5 + 2 2 + 5
1200 мА 1,5 + 2 0,5 + 2 2 + 5
12 A 2 + 2 1 + 2 не норм.
Входное сопротивление:
на диапазонах «мА» – не более 10 Ом;
на диапазоне 12 А – не более 0,01 Ом
  • измерение истинного среднеквадратичного значения (СКЗ); коэффициент амплитуды: 3:1 по полной шкале; время отклика: около 1,5 с до достижения уровня 99,9 % от ко-нечного значения на том же диапазоне.

Измерение силы переменного тока (с постоянной составляющей)



Скорость измеренийДиапазонПогрешность измерений, на частоте
45 Гц...2 кГц2...10 кГц
Медленная
S
12 мА 0,5 + 100 2 + 200
120 мА 0,5 + 100 2 + 200
1200 мА 0,5 + 100 2 + 200
12 A 1 + 100 не норм.
Средняя
M
40 мА 0,5 + 42 2 + 80
120 мА 0,5 + 15 2 + 30
1200 мА 0,5 + 15 2 + 30
12 A 1 + 15 не норм.
Полная
F
40 мА 0,5 + 7 2 + 12
120 мА 0,5 + 4 2 + 7
1200 мА 0,5 + 4 2 + 7
12 A 1 + 4 не норм.
Входное сопротивление:
на диапазонах «мА» – не более 10 Ом;
на диапазоне 12 А – не более 0,01 Ом
  • измерение истинного среднеквадратичного значения (СКЗ); коэффициент амплитуды: 3:1 по полной шкале; время отклика: около 2,5 с до достижения уровня 99,9 % от ко-нечного значения на том же диапазоне.

Проверка диодов



Скорость измеренийРазрешениеМакс. показание
S 10 мкВ 1,19999
M 100 мкВ 2,4999
F 1 мВ 2,499

Прозвонка цепи



Скорость измеренийДиапазонРазрешениеМакс. показаниеПогрешность
S 120 Ом 1 мОм 119,999 0,1 + 8*
M 400 Ом 10 мОм 399,99 0,1 + 5*
F 400 Ом 100 мОм 399,9 0,1 + 2*
* При использовании режима относительных измерений (REL).
  • напряжение на разъеме при разомкнутой цепи: макс. 5 В; ток тестирования: 0,5 мА; звуковой сигнал: продолжительный сигнал при прозвонке цепи (при уровне выходного сигнала не более 50 мВ или сопротивлении не более 10 Ом), короткий сигнал – для нормального прямосмещенного диода или полупроводникового перехода.

Измерение частоты



ДиапазонРазрешениеДиапазон измеренийМакс. показаниеПогрешностьЧувствительность
(синус., СКЗ)
1200 Гц 10 мГц 5...1200 Гц 1199,99 0,005+5
12 кГц 100 мГц 10 Гц...12 кГц 11,9999 0,005+2 40 мВ
120 кГц 1 Гц 100 Гц...120 кГц 119,999 0,005+2
1 МГц* 10 Гц 1 кГц...1 МГц 1,19999 0,005+2 0,5 В
* значения частоты, выходящие за пределы указанного диапазона, могут индицироваться, но точность измерений не гарантируется.
  • измерение истинного среднеквадратичного значения (СКЗ); величина входного сигнала: не менее 5 % от полной шкалы; коэффициент амплитуды: 3:1 по полной шкале; входной импеданс 1 МОм/120 пФ; макс. допустимое напряжение на входе: 750 ВСКЗ, 1100 Впик; время отклика: около 1,2 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

Измерение в децибелах

Опорное значение: 1 мВт (при сопротивлении источника 600 Ом). Опорное сопротивление источника: задается дискретно из ряда значений: 2; 4; 8; 16; 50; 75; 93; 110; 124; 125; 135; 150; 250; 300; 500; 600; 800; 900; 1000; 1200; 8000 Ом.
Значение опорного сопротивления индицируется на вторичном дисплее. Разрешение: 0,01 дБ. (на скорости измерений S и M), 0,1 дБ. (на скорости измерений F).
Коэффициент ослабления синфазного сигнала: не менее 120 дБ для сигналов постоянного тока.

Скорость
измерений
ДиапазонВходное
напряжение
Децибелы (Rист= 600 Ом)Погрешность, на частоте
20...45 Гц45 Гц...10 кГц10...100 кГц
S 120 мВ 6...120 мВ –(42,20…16,20) 1,0 дБ 0,2 дБ 1,0 дБ
1,2 В 0,12...1,2 В –16,20...3,80 0,8 дБ 0,1 дБ 0,8 дБ
12 В 1,2...12 В 3,80...23,80 0,8 дБ 0,1 дБ 0,8 дБ
120 В 12...120 В 23,80...43,80 0,8 дБ 0,1 дБ 0,8 дБ
1000 В 120...1000 В 43,80...62,34 не норм. 1,0 дБ* не норм.
750 В 120...750 В 43,80...59,72 не норм. 1,0 дБ* не норм.
M и F 400 мВ 20...400 мВ –(31,76...5,74) 1,0 дБ 0,2 дБ 1,0 дБ
4 В 400 мВ...4 В –5,74...14,26 0,8 дБ 0,1 дБ 0,8 дБ
40 В 4...40 В 14,26...34,26 0,8 дБ 0,1 дБ 0,8 дБ
400 В 40...400 В 34,26...54,26 0,8 дБ 0,1 дБ 0,8 дБ
1000 В 400...1000 В 54,26...62,34 не норм. 1,0 дБ* не норм.
750 В 400...750 В 54,26...59,72 не норм. 1,0 дБ* не норм.
*погрешность нормирована для частоты 45 Гц...1 кГц

Скорость измерений



Скорость измеренийМаксимальное показание
Медленная S 119,999
Средняя M 39,999
Полная F 3,999
Измерительная функцияСкорость измерений (показаний/с)
FMS
постоянное напряжение 20 5 2
переменное напряжение 20 5 2
сопротивление (2-проводная схема), до 1,2 МОм 20 5 2
сопротивление (2-проводная схема), св. 12 МОм 10 2,5 1
сопротивление (4-проводная схема), до 1,2 МОм 10 2,5 1
сопротивление (4-проводная схема), св. 12 МОм 5 1 0,5
постоянный ток 20 5 2
переменный ток 20 5 2
переменное напряжение (с постоянной составляющей) 0,5 0,5 0,5
переменный ток (с постоянной составляющей) 0,5 0,5 0,5
проверка диодов 20 5 2

Стандартная комплектация

  • Прибор Провода соединительные (2 шт.) Кабель питания Запасной предохранитель Руководство по эксплуатации Упаковочная тара

Дополнительная комплектация

  • Носитель с программным обеспечением АВМ-4306-РО-1
  • Кабель интерфейса RS-232
  • Измерительные соединительные кабели PTL904-1 , PTL904-2 , PTL904-3 , PTL904-4 , PTL904-5 , PTL907-1 , PTL907-2 , PTL908-1 , PTL908-2 , PTL908-3
  • Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
  • Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
  • Подробный каталог "Элементы приборных устройств" (измерительные кабели, щупы, насадки и т.п.)



Вольтметр Актаком:

АВМ-4400 , АВМ-4401 , АВМ-4402 , АВМ-4403 , АВМ-1070 , АВМ-1071 , АВМ-1072 , АВМ-1075 , АВМ-4306-РО , АВМ-4307 , АВМ-4307-РО





Версия для печати

Заявка на выставление счета

Код *
nwpro.ru Создание сайта
          НВ-Проджект

© ООО «ИНТЭС». Все права защищены
г. Санкт-Петербург, Московский проспект, дом 103, корпус 3. Бизнес-центр "Тор А". Офис 112, 103

тел.: +7(812)655-63-61, 244-27-01


Fatal error: Call to undefined method page_interface::cachePurge() in /var/www/vhosts/22/137701/webspace/httpdocs/aktakomspb.ru/index.php on line 387
