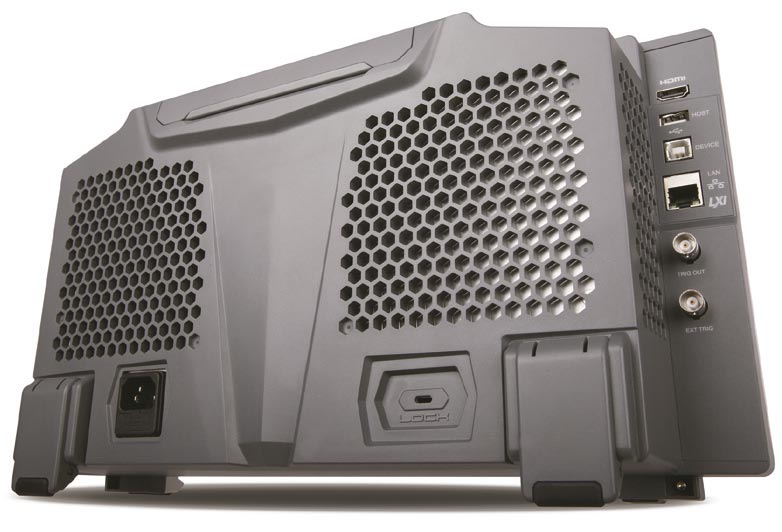

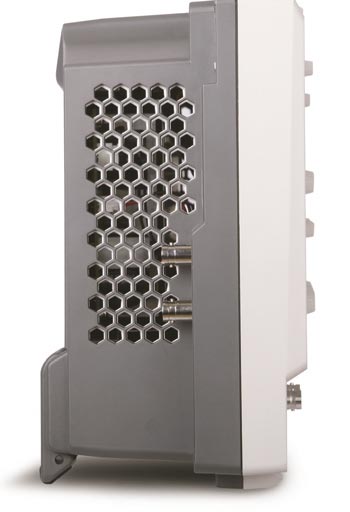

MSO7054 Цифровой осциллограф
4 аналоговых и 16 цифровых каналов. Полоса пропускания (аналоговая) - 500 МГц. Технология UltraVision 2. Частота дискретизации - 10 Гвыб/с (5 Гвыб/с на 2 канала, 2,50 Гвыб/с - 4 канала). Макс. память - 100 М точек (500 М -опция). АЦП 8 бит. Скорость захвата 600000 осц./сек. Анализ осциллограмм (до 450000 кадров). Расширенная синхронизация (12 типов штатно), протоколы посл. шин (опция) I²C, RS-232, UART, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553. Декодирование протоколов (опц.). 41 тип автоизмерений. Матем. функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Генератор сигналов (2 канала, 25 МГц, опция). Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция). Дисплей: 10,1", цветной, сенсорный, 1024 х 600. Вес: 3,9 кг. Размеры: 410 x 224 x 135 мм.
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 500 MГц | ||||
| Режим дискретизации | Реальное время |
||||
| Количество каналов | 4 аналоговых + 16 цифровых + внешний запуск | ||||
| Макс. скорость захвата осциллограмм | ≥600000 осц./сек |
||||
| Регистрация | Режим | Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) |
|||
| Макс. дискретизация (реальное время) | Аналоговые каналы: 10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала) |
||||
| Цифровые каналы: 1,25 Гвыб/сек на канал |
|||||
| Глубина записи | Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL |
||||
| Цифровые каналы: 62,5 М точек |
|||||
| Параметры вертикальной системы | Аналоговые каналы | ||||
| Связь по входу | открытый, закрытый | ||||
| Входной импеданс | 1 MОм ±1% || 17 пФ ±3 пФ |
||||
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X | ||||
| Определение пробников | автоматическое определение пробников Rigol | ||||
| Макс. входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
|||
| 50 Ом | 5 Вскз | ||||
| Вертикальное разрешение | 8 бит |
||||
| Вертикальное отклонение | 1 МОм | 1 мВ/дел ~ 10 В/дел | |||
| 50 Ом | 1 мВ/дел ~ 1 В/дел | ||||
| Диапазон смещения | 1 МОм | ±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел ) |
|||
| 50 Ом | ±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) |
||||
| Динамический диапазон | ±5 дел (8 бит) |
||||
| Ограничение полосы пропускания | 20 МГц, 250 МГц | ||||
| Погрешность коэфф. усиления | ±2% от полной шкалы |
||||
| Погрешность смещения | ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
| ESD защита | ±8 кВ (на входе BNC) |
||||
| Изоляция между каналами | ≥40 дБ | ||||
| Цифровые каналы |
|||||
| Группировка каналов | 16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
||||
| Диапазон порогов | ±20 В с шагом 10 мВ | ||||
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) |
||||
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
||||
| Макс. входное напряжение | ±40 В Впик; переходное перенапряжение 800 Впик |
||||
| Макс. динамический диапазон | ±10 В + значение порога |
||||
| Мин. размах напряжения | 500 мВп-п | ||||
| Входной импеданс | ~101 кОм || 8 пФ | ||||
| Вертикальное разрешение | 1 бит | ||||
| Параметры горизонтальной системы | Аналоговые каналы |
||||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел |
||||
| Временное разрешение | 10 пс (100 Гвыб/сек) | ||||
| Погрешность временной баз | ±2 ppm ± 2 ppm/год |
||||
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
||||
| Диапазон коррекции смещения между каналами | ±100 нс |
||||
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел) | ||||
| Цифровые каналы | |||||
| Мин. определяемая длительность импульса | 3,2 нс | ||||
| Макс. входная частота | 500 МГц | ||||
| Задержка между каналами | 1 нс (тип.), 2 нс (макс.) | ||||
| Измерения | Курсорные | Количество курсоров | 2 пары XY курсоров | ||
| Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
||||
| Автоматические | Количество автоизмерений | 41 тип | |||
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | ||||
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
||||
| Макс. количество отображаемых на канал | 33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | ||||
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
||||
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
||||
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма | ||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции | Количество отображаемых одновременно | 4 |
|||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B |
||||
| Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ |
||||
| БПФ (FFT) | Макс.длина | 1 М точек | |||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| Представление | полный дисплей, половина дисплея | ||||
| Поиск пиков | макс. 11 пиков | ||||
| Поиск и навигация | Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |||
| Отображение | таблица событий |
||||
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | ||||
| Анализ осциллограмм | Pass / Fail | Источник: | аналоговые каналы (CH1 ~ CH4) | ||
| Гистограмма | Источник | аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
|||
| Тип | горизонтальные, вертикальные, измерение | ||||
| Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | ||||
| Режим | во всех режимах, включая ZOOM, XY, ROLL | ||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Декодирование | Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
|||
| Опционально | RS-232 /UART декодирование - опция DS7000-COMP I²C /SPI декодирование - опция DS7000-EMBD LIN /CAN декодирование - опция DS7000-AUTO FlexRay декодирование - опция DS7000-FLEX I²S декодирование - опция DS7000-AUDIO MIL-STD-1553 декодирование - опция DS7000-AERO |
||||
Система запуска
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети | ||||||
| Режим запуска | Авто, обычный, одиночный | ||||||
| Тип связи | AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) |
||||||
| Шумовая режекция | Вкл / Выкл | ||||||
| Блокировка уровня запуска | 8 нс ~ 10 с | ||||||
| Полоса запуска | Внутренний | аналоговая полоса осциллографа | |||||
| Внешний | 200 МГц | ||||||
| Чувствительность триггера | Внутренний | ≥10 мВ/дел: 0,5 делений | |||||
| Внешний | 200 мВп-п (DC ~ 100 МГц) 500 мВп-п (> 100 МГц) |
||||||
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана | |||||
| Внешний | ±8 В | ||||||
| Сеть | фикс. 50% | ||||||
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
||||||
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, отрицательная полярность импульса: >, | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, | |||||
| Диапазон установок | 800 пс ~ 10 с |
||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM | |||||
| Стандарт | 480P, 576P HDTV | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по длительности события | Установка | H, L, X |
|||||
| Условие запуска | >, , вне интервала > | ||||||
| Ширина окна (время) | 8 нс ~ 4 с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Время | 16 нс ~ 10 с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| Запуск по ранту | Условие | прохождение через заданный уровень | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
||||||
| Запуск по окну | Тип фронта | нарастающий, спадающий |
|||||
| Позиция запуска | вход, выход, время |
||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
||||||
| Запуск по задержке | Фронт | нарастающий, спадающий | |||||
| Условие задержки | >, , вне интервала > | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий | |||||
| Установка времени | 16 нс ~ 10 с | ||||||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
|||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| Запуск Установка / Удержание (Setup / Hold) | Установка | H, L |
|||||
| Условие | |||||||
| Время установки / удержания | 8 нс ~ 1 с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| RS-232/UART запуск (опция DS7000-COMP) | Условие запуска | Start, Error, Check Error, Data | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| I²C запуск (опция DS7000-EMBD) | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data | |||||
| Разрядность адреса | 7 бит, 8 бит, 10 бит |
||||||
| Длина | 1 ~ 5 байт |
||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| SPI запуск (опция DS7000-EMBD) | Условие запуска | CS, TimeOut | |||||
| Разрядностья | 4 бит ~ 32 бит |
||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
| CAN запуск (опция DS7000-AUTO) | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random | |||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||||
| Скорость | до 5 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| FlexRay запуск (опция DS7000-FLEY) | Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). | |||||
| Скорость | до 10 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| LIN запуск (опция DS7000-AUTO) | Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| I²C запуск (опция DS7000-AUDIO) | Тип канала | левый, правый, левый и правый | |||||
| Условие сравнения | ＝, ≠, ＞, ＜, ＜＞, ＞＜ |
||||||
| Режимы | I²S, LJ, RJ | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
| MIL-STD-1553 запуск (опция DS7000-AERO) | Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности) | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
||||||
Генератор сигналов (только для MSO моделей)
| Количество каналов | 2 | |||
| Частота дискретизации | 200 Мвыб/сек | |||
| Вертикальное разрешение | 14 бит | |||
| Максимальная частота | 25 МГц | |||
| Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой | |||
| Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус | |||
| Синусоидальный сигнал | Диапазон | 100 мГц...25 МГц | ||
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | |||
| Гармонические искажения | -40 дБн | |||
| Негармонические искажения | -40 дБн | |||
| Коэффициент гармоник | 1% | |||
| Отношение сигнал / шум | 40 дБ | |||
| Прямоугольный / Импульсный сигнал | Диапазон прямоугольного сигнала | 100 мГц...15 МГц | ||
| Диапазон импульсного сигнала | 100 мГц...1 МГц | |||
| Время нарастания / спада | ||||
| Выброс | ||||
| Коэф. заполнения | 50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|||
| Разрешение коэф. заполнения | 1% или 10 нс, что больше | |||
| Мин. длительность импульса | 20 нс | |||
| Разрешение длит. импульса | 10 нс или 5 бит, что больше | |||
| Джиттер | 500 пс | |||
| Пилообразный сигнал | Диапазон | 100 мГц...100 кГц | ||
| Линейность | 1% | |||
| Симметрия | 0%...100% | |||
| Шумовой сигнал | Полоса | |||
| Встроенные формы | Диапазон | 100 мГц...1 МГц | ||
| Произвольная форма | Диапазон | 100 мГц...10 МГц | ||
| Количество точек | 2...16 К точек | |||
| Доп. свойства | поддержка сохранения и загрузки форм | |||
| Частота | Точность | 100 ppm (10 кГц) |
||
| Разрешение | 100 мГц или 4 бит, что больше | |||
| Амплитуда | Уровень | 20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность | 2% (на частоте 1 кГц) | |||
| Смещение | Уровень | ±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность | 2% | |||
| Модуляция | Тип | АМ, ЧМ, ШИМ | ||
| АМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|||
| ЧМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|||
| ШИМ | Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота |
|||
| Свипирование | Закон | линейный / логарифмический | ||
| Интервал свипирования | 1 мс ... 500 с | |||
| Частота | Внутри диапазона частот | |||
| Пачки импульсов | Режим | N циклов, непрерывный | ||
| Количество импульсов | 1 ... 1 000 000 | |||
| Период | 1 мкс ... 500 с | |||
| Задержка | 0...100 с | |||
| Источник запуска | внутренний, ручной | |||
Цифровой вольтметр
| Источник | аналоговые каналы (CH1 ~ CH4) |
|||
| Функция измерения | DC, DC RMS, AC RMS | |||
| Разрешение | ACV / DCV: 3 бита | |||
| Режим измерения | диаграмма | |||
Частотомер
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||
| Разрешение | 6 бит, пользовательская | |||
| Макс. частота | макс. частота аналогового канала | |||
| Функция измерения | частота. период, счет ипульсов | |||
| Суммирование | Источник | 48-бит счетчика | ||
| Фронт | подсчет количества нарастающих фронтов | |||
| Временная база | внутренний источник опорной частоты | |||
- осциллограф
- осциллографические щупы – 4 шт. пассивных (500 МГц) RP3500A
- пробник логического анализатора RPL2316 (для моделей MSO)
- Крышка на переднюю панель
- сетевой кабель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
| Название опции | Код опции |
|---|---|
| Опции увеличения глубины записи | |
| Максимальная глубина записи 250 М точек | DS7000-2RL |
| Максимальная глубина записи 500 М точек | DS7000-5RL |
| Опция запуска и анализа протоколов последовательных шин | |
| Запуск и декодирование протоколов RS-232 / UART | DS7000-COMP |
| Запуск и декодирование протоколов I²C, SPI | DS7000-EMBD |
| Запуск и декодирование протоколов CAN, LIN | DS7000-AUTO |
| Запуск и декодирование протоколов FlexRay | DS7000-FLEX |
| Запуск и декодирование протоколов I²S | DS7000-AUDIO |
| Запуск и декодирование протоколов MIL-STD-1553 | DS7000-AERO |
| Опции расширения функциональности | |
| Встроенный двухканальный генератор | MSO7000-AWG |
| Анализ источников питания | DS7000-PWR |
| Комплект опций | |
| Комплект опций, включающий DS7000-COMP, DS7000-EMBD, DS7000-AUTO, DS7000-FLEX, DS7000-AUDIO, DS7000-AERO, MSO7000-AWG, DS7000-PWR | DS7000-BND |
| Рекомендуемые аксессуары | |
| Активный дифференциальный пробник (1,5 ГГц) | RP7150 |
| Активный пробник (1,5 ГГц) | RP7150S |
| Активный пробник (800 МГц) | RP7080 |
| Активный пробник (800 МГц) | RP7080S |
| Пассивный пробник (1,5 ГГц) | RP6150A |
| Пассивный пробник (600 МГц) | RP5600A |
| Датчики ближнего поля | NFP-3 |
| Токовый пробник | RP1001C |
| Токовый пробник | RP1002C |
| Токовый пробник | RP1003C |
| Токовый пробник | RP1004C |
| Токовый пробник | RP1005C |
| Блок питания для токовых пробников | RP1000P |
| Высоковольтный дифференциальный пробник | RP1025D |
| Высоковольтный дифференциальный пробник | RP1050D |
| Высоковольтный дифференциальный пробник | RP1100D |
| Пассивный пробник | RP3500A |
| Высоковольтный пробник | RP1018H |
| Высоковольтный пробник | RP1300H |
| Высоковольтный пробник | RP1010H |
| Высоковольтный пробник | RP1050H |
| Адаптер 50 Ом | ADP0150BNC |
| Комплект для монтажа в стойку | DS7000-RM |
| Адаптер USB-GPIB | USB-GPIB |
