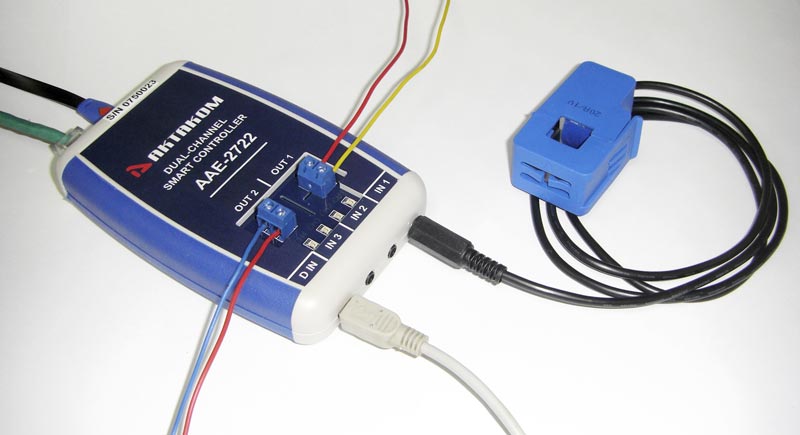

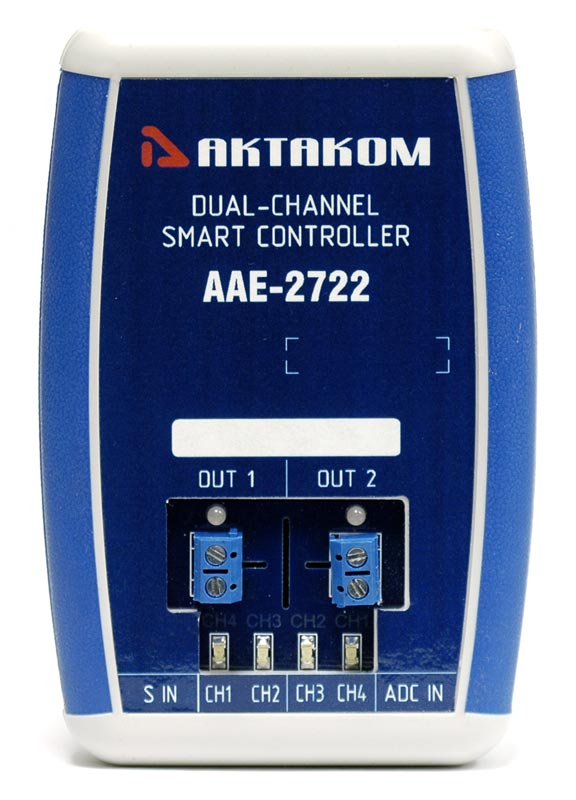

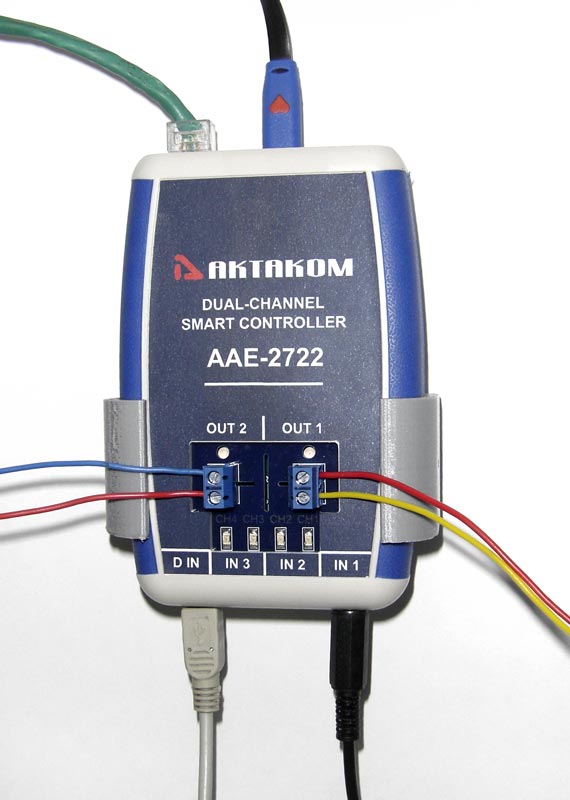

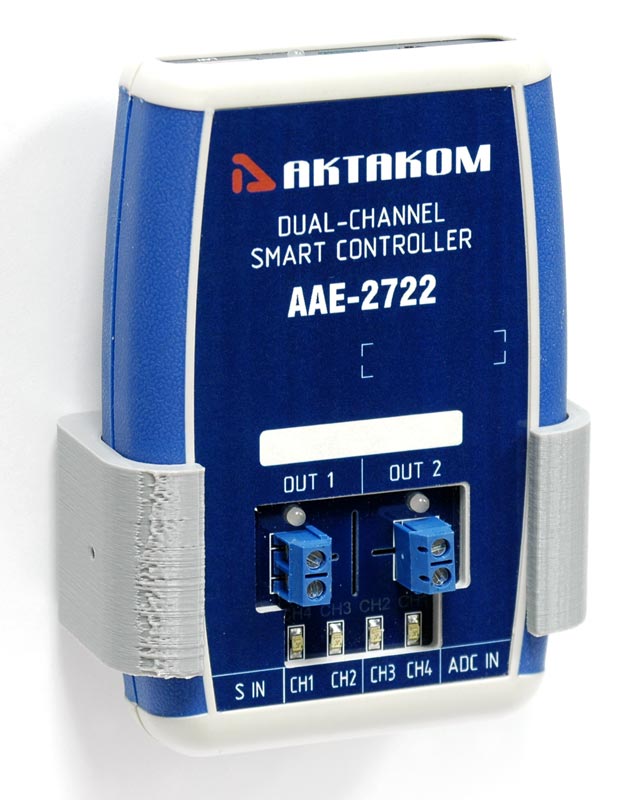

ААЕ-2722 Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле)
Многофункциональный 2 канальный модуль ААЕ-2722, предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль содержит два аналогово-цифровых входа – выхода и два релейных выхода (нормально разомкнутый «сухой контакт»). Имеется цифровой канал ввода вывода (4-х проводной типа I²C) и отдельный вход синхронизации. Интерфейсы для связи с ПК - USB и LAN.
- Торговая марка: Aktakom
- Срок поставки: Ближайшая дата поступления на склад
₽ 18 056
Модуль ААЕ-2722 многофункциональный 2 канальный предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль содержит два аналогово-цифровых входа-выхода и два релейных выхода (нормально разомкнутый «сухой контакт»).
Основные технические характеристики
- Аналогово-цифровые входные каналы: 2

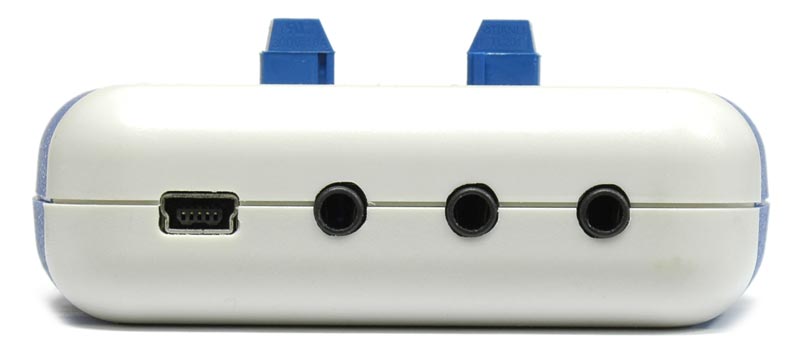

- Тип входного разъема: винтовой терминал
- Входное сопротивление 10 кОм
- Диапазон аналогового сигнала 2,048 B (постоянный ток или переменный ток — действующее значение)
- Максимальное входное напряжение 5 B
- Разрядность преобразователя двоичных 10 разрядов
- Максимальная частота преобразования по каждому каналу 5 раз в секунду
- Один цифровой канал (4-проводный, интерфейс типа I²C)
- Тип входного разъема (конструкция) — мини USB, в разъеме присутствуют сигналы +5 B, общий (земля).

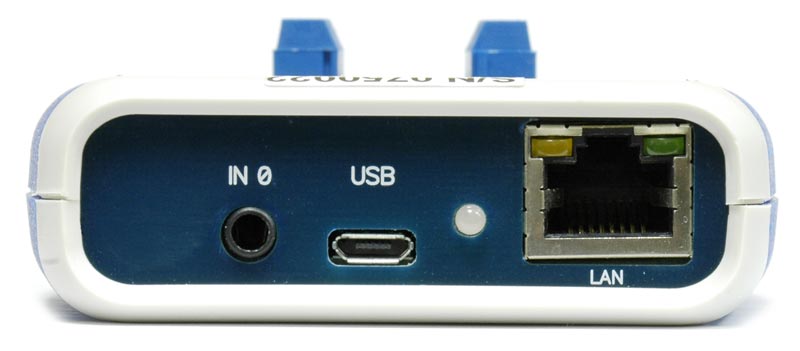

- Интерфейсы для передачи измеренных данных и управления модулем: USB 1.1, LAN
- Условия эксплуатации: температура -10 °С...+45 °С, влажность 20...90%
Вход внешней синхронизации
- Тип входного разъема: винтовой терминал
- Входное сопротивление 10 кОм
- Порог срабатывания по входу синхронизации 2 В
- Максимальное входное напряжение входа синхронизации 5 B
Релейные выходы
- Тип «сухой контакт», нормально разомкнут
- Максимальное рабочее напряжение / ток 250 В / 2 A (переменный ток), 30 В / 2 A (постоянный ток)
Для настройки сетевых параметров для работы по интерфейсу LAN используется программа ANC, при подключении модуля по интерфейсу USB.
Модуль ААЕ-2722 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному устройству или USB, модуль определяет подключение (активный интерфейс) как LAN.
- прибор
- краткое руководство по эксплуатации
- упаковочная тара
- Программное обеспечение
- Программное обеспечение
