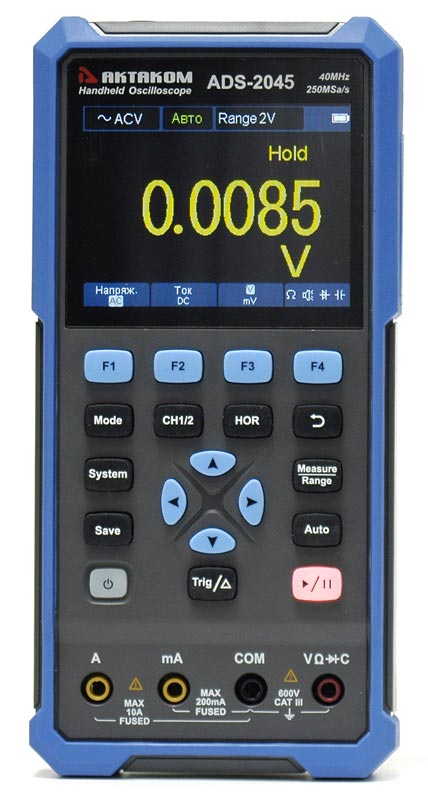

ADS-2045 Осциллограф цифровой

Осциллограф-мультиметр-генератор. Полоса пропускания 40 МГц. 2 аналоговых канала. Максимальная дискретизация 250 Мвыб/с. Максимальная длина записи 8 К точек. Скорость захвата осциллограмм 10000 осц/с. Вертикальное разрешение 8 бит. Цифровой мультиметр (TrueRMS, 20000 отсчетов, независимые входы). Генератор сигналов (25 МГц, 1 канал, 14 бит). Интерфейс USB тип C. Цветной дисплей 3,5" (320x240). Питание: Li-ion батарея 2x2200 мА·ч. Размеры 198x96x38 мм.
  • Торговая марка: Aktakom
  • Гарантийный срок: 14
  • Срок поставки: Уточняйте наличие запросом по e-mail: aktakom@intes.spb.ru
₽ 15 564
Портативный прибор ADS-2045 сочетает в одном корпусе 3 измерительных устройства: двухканальный цифровой осциллограф, 4 1/2 - разрядный TrueRMS мультиметр и генератор сигналов специальной формы.
Характеритстика Значение
ОСЦИЛЛОГРАФ
Полоса пропускания 40 MГц
Количество каналов 2 + генератор сигнала
Скорость захвата осциллограмм 10000 осц/сек
Регистрация Режим Обычный, пиковый детектор
Макс. дискретизация 250 Mвыб/сек (125 Мвыбсек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 16 пФ±10 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1)
Ограничение полосы пропускания 20 МГц
Параметры
горизонтальной системы
Глубина записи 8 К (4 К -каждый канал)
Диапазон частоты выборки 0.25 Выб/сек ~ 250 Mвыб/сек (один канал),
0.25 Выб/сек ~ 125 Mвыб/сек (два канала)
Интерполяция (sin x)/x
Коэффициент развертки 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±100 ppm
Режим Y-T, X-Y
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 10 мВ/дел ~ 10 В/дел
Диапазон смещения ±6 делений
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥10 Гц (на входе, закрытый вход, -3dB)
Время нарастания ≤8.0 нс (типичное)
Погрешность коэф. усиления ±3%
Измерения Курсорные ΔV, ΔT, ΔV&ΔT между курсорами
Автоматические Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период
Система запуска Источник запуска CH1, CH2
Связь DC, AC
Тип запуска Запуск по фронту (нарастающий, спадающий)
Режим запуска Авто, обычный, однократный
Диапазон уровня запуска ±4 деления от центра экрана
Погрешность уровня запуска ±0,3 деления
МУЛЬТИМЕТР
Максимальная разрядность 20000 отсчетов
Измерение истинных среднеквадратических значений TrueRMS
Измеряемые параметры Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление,
емкость, тестирование диодов, прозвонка цепи
Входной импеданс 10 МОм
Выбор диапазона Автоматический
Диапазон измерения
(полные характеристики
приведены ниже)
Напряжение постоянного тока
1000 В
Напряжение переменного тока
750 В
Постоянный ток
10 А
Переменный ток
10 А
Сопротивление 100 МОм
Емкость 2 мФ
Тестирование диодов 0 ~ 2 В
Входы мультиметра и осциллографа независимые
Дополнительные режимы режим удержания показаний
режим относительных измерений
ГЕНЕРАТОР СИГНАЛОВ
Количество каналов 1
Основные формы сигнала Синусоидальная, прямоугольная, пилообразная, импульсная
Специальные формы сигналов 8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt
Диапазон частот
Синусоидальная форма
0,1 Гц ~ 25 МГц
Прямоугольная форма
0,1 Гц ~ 10 МГц
Пилообразная форма
0,1 Гц ~ 1 МГц
Импульсная форма
0,1 Гц ~ 5 МГц
Специальная форма 0,1 Гц ~ 5 МГц
Амплитуда выходного сигнала
20 мВп-п ~ 5 Вп-п (HighZ)
10 мВп-п ~ 2,5 Вп-п (50 Ом)
Частота дискретизации 125 Мвыб/с
Макс. память формы сигнала 8 К точек
Вертикальное разрешение 14 бит
Выходной импеданс 50 Ом, HighZ
Выбор диапазона Автоматический
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Дисплей Тип дисплея диагональ 3,5” , ЖК, TFT матрица
Разрешение дисплея 320 (по горизонтали) × 240 (по вертикали) точек
Количество цветов
65536 цветов
Выход для калибровки пробников Выходное напряжение (типичное) амплитуда 3,3 В
Выходной сигнал Меандр 1 кГц
Интерфейс Тип USB тип С
Функционал связь с ПК, зарядка
Питание Li-ion аккумулятор 2 х 2200 мАч , тип 18650
Время работы (типичное) 6 часов
Мощность <5 Вт
Габаритные размеры 198 х 96 х 38 мм
Вес около 0,6 кг

  • Осциллограф

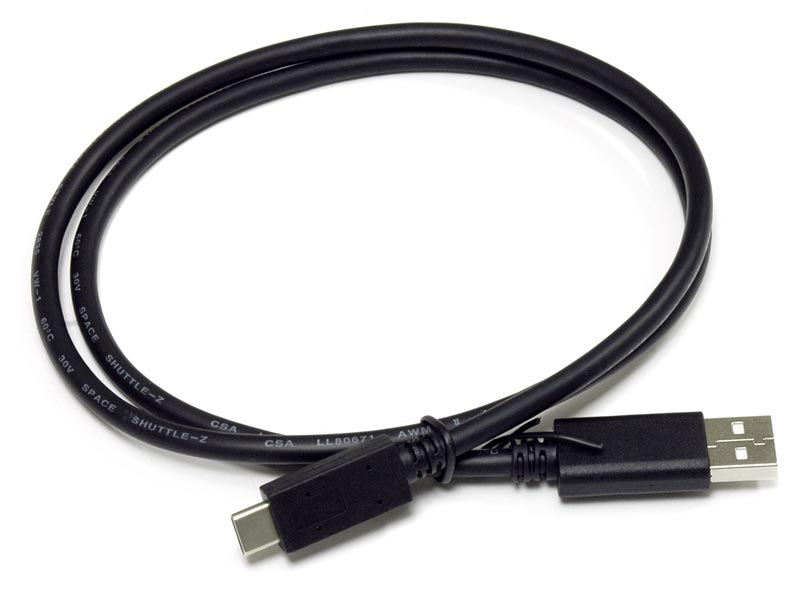

  • Кабель USB
  • Пассивный пробник
  • Кабель BNC-"крокодил" - 2 шт
  • Набор для настройки пробника

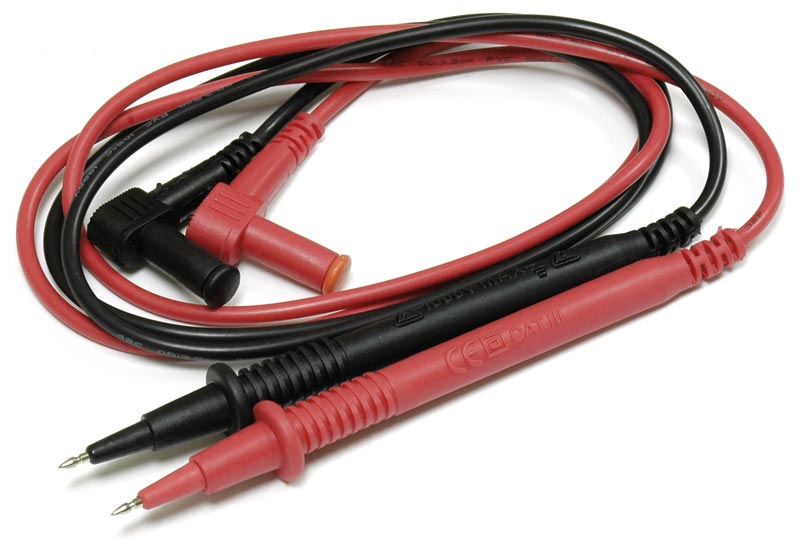

  • Комплект измерительных щупов мультиметра
  • Краткий эксплуатационный документ
