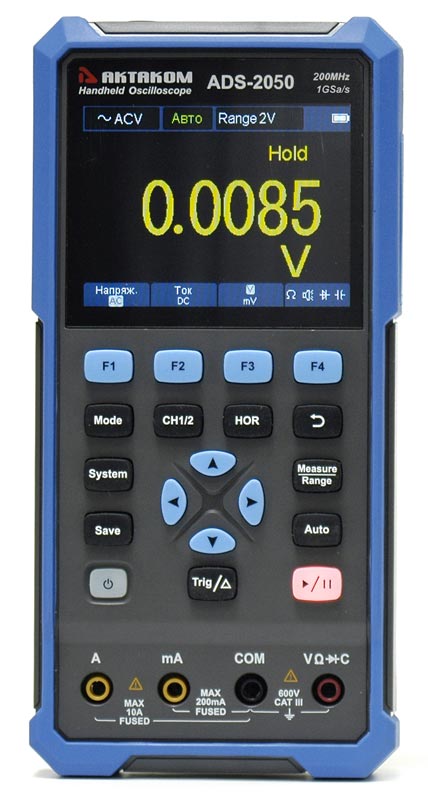

ADS-2050 Осциллограф цифровой
Осциллограф-мультиметр. Полоса пропускания 200 МГц. 2 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 8 К точек. Скорость захвата осциллограмм 10000 осц/с. Вертикальное разрешение 8 бит. Цифровой мультиметр (TrueRMS, 20000 отсчетов, независимые входы). Интерфейс USB тип C. Цветной дисплей 3,5" (320x240). Питание: Li-ion батарея 2x2200 мА·ч. Размеры 198x96x38 мм.
Портативный прибор ADS-2050 сочетает в одном корпусе 2 измерительных устройства: двухканальный цифровой осциллограф и 4 1/2 - разрядный TrueRMS мультиметр.
| Характеритстика | Значение | ||
|---|---|---|---|
| ОСЦИЛЛОГРАФ | |||
| Полоса пропускания | 200 MГц | ||

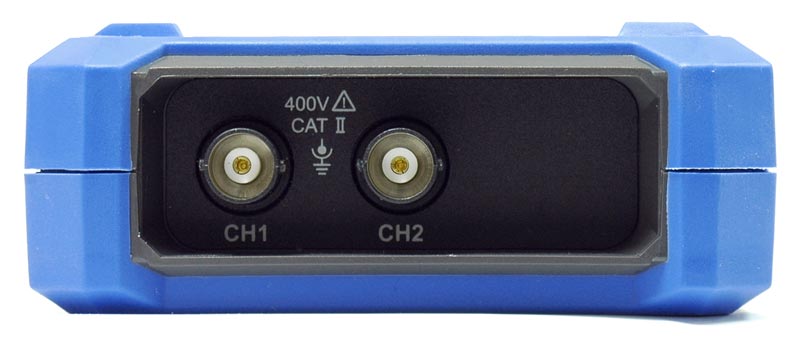

| Количество каналов | 2 | ||
| Скорость захвата осциллограмм | 10000 осц/сек | ||
| Регистрация | Режим | Обычный, пиковый детектор | |
| Макс. дискретизация | 1 Гвыб/сек (500 Мвыбсек - 2 канала) | ||
| Вход | Связь по входу | откытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 16 пФ±10 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1) | ||
| Ограничение полосы пропускания | 20 МГц | ||
|
Параметры горизонтальной системы |
Глубина записи | 8 К (4 К -каждый канал) | |
| Диапазон частоты выборки |
0.25 Выб/сек ~ 1 Гвыб/сек (один канал), 0.25 Выб/сек ~ 500 Mвыб/сек (два канала) |
||
| Интерполяция | (sin x)/x | ||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | ||
| Погрешность временной базы | ±100 ppm | ||
| Режим | Y-T, X-Y | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 10 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±6 делений | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥10 Гц (на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤1.75 нс (типичное) | ||
| Погрешность коэф. усиления | ±3% | ||
| Измерения | Курсорные |
ΔV, ΔT, ΔV&ΔT между курсорами |
|
| Автоматические | Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период | ||
| Система запуска | Источник запуска | CH1, CH2 | |
| Связь | DC, AC | ||
| Тип запуска |
Запуск по фронту (нарастающий, спадающий) |
||
| Режим запуска | Авто, обычный, однократный | ||
| Диапазон уровня запуска | ±4 деления от центра экрана | ||
| Погрешность уровня запуска | ±0,3 деления | ||
| МУЛЬТИМЕТР | |||
| Максимальная разрядность | 20000 отсчетов | ||
| Измерение истинных среднеквадратических значений | TrueRMS | ||
| Измеряемые параметры |
Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи |
||
| Входной импеданс | 10 МОм | ||
| Выбор диапазона | Автоматический | ||
|
Диапазон измерения (полные характеристики приведены ниже) |
Напряжение постоянного тока |
1000 В | |
|
Напряжение переменного тока |
750 В | ||
|
Постоянный ток |
10 А | ||
|
Переменный ток |
10 А | ||
| Сопротивление | 100 МОм | ||
| Емкость | 2 мФ | ||
| Тестирование диодов | 0 ~ 2 В | ||
| Входы мультиметра и осциллографа | независимые | ||
| Дополнительные режимы |
режим удержания показаний режим относительных измерений |
||
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |||
| Дисплей | Тип дисплея |
диагональ 3,5” , ЖК, TFT матрица |
|
| Разрешение дисплея | 320 (по горизонтали) × 240 (по вертикали) точек | ||
|
Количество цветов |
65536 цветов | ||
| Выход для калибровки пробников | Выходное напряжение (типичное) | амплитуда 3,3 В | |
| Выходной сигнал | Меандр 1 кГц | ||
| Интерфейс | Тип | USB тип С | |
| Функционал | связь с ПК, зарядка | ||
| Питание | Li-ion аккумулятор | 2 х 2200 мАч , тип 18650 | |
| Время работы (типичное) | 6 часов | ||
| Мощность | <5 Вт | ||
| Габаритные размеры | 198 х 96 х 38 мм | ||
| Вес | около 0,6 кг | ||
- Осциллограф

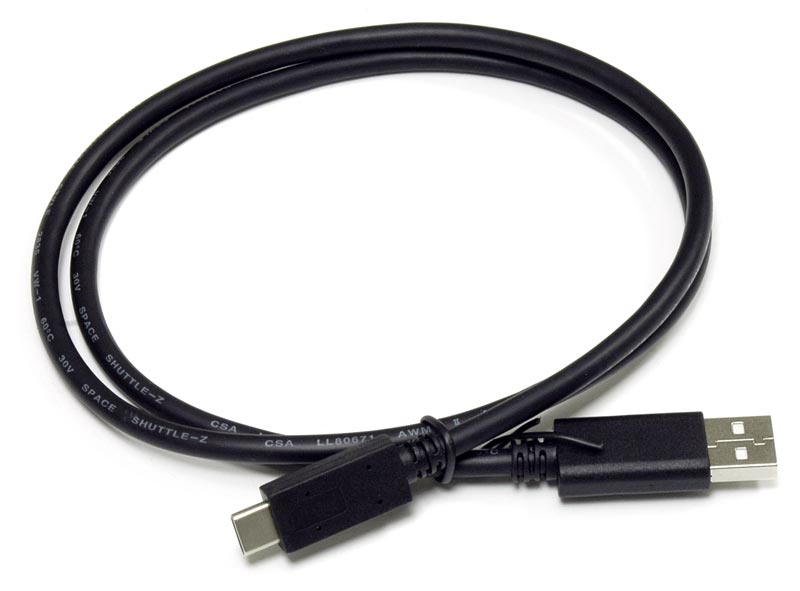

- Кабель USB

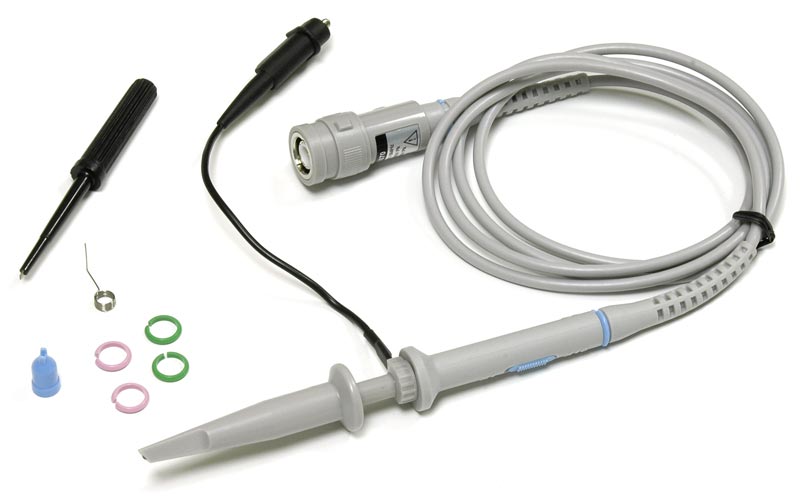

- Пассивный пробник
- Кабель BNC-"крокодил"
- Набор для настройки пробника

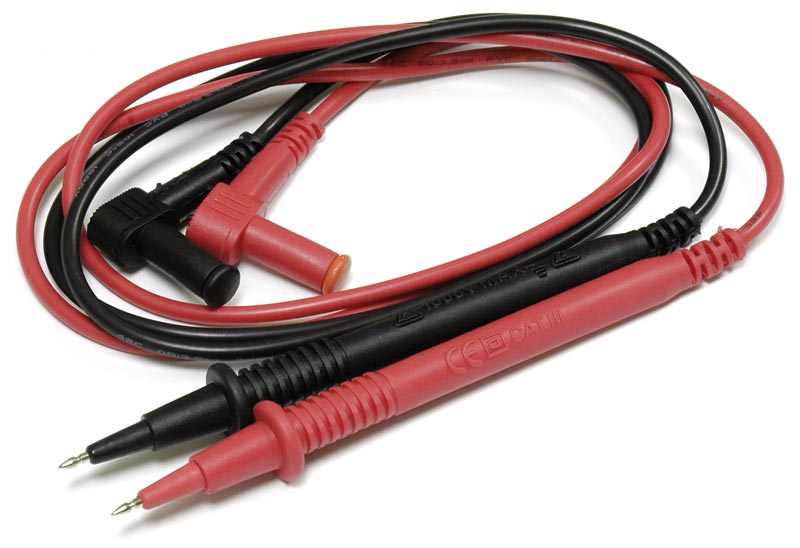

- Комплект измерительных щупов мультиметра

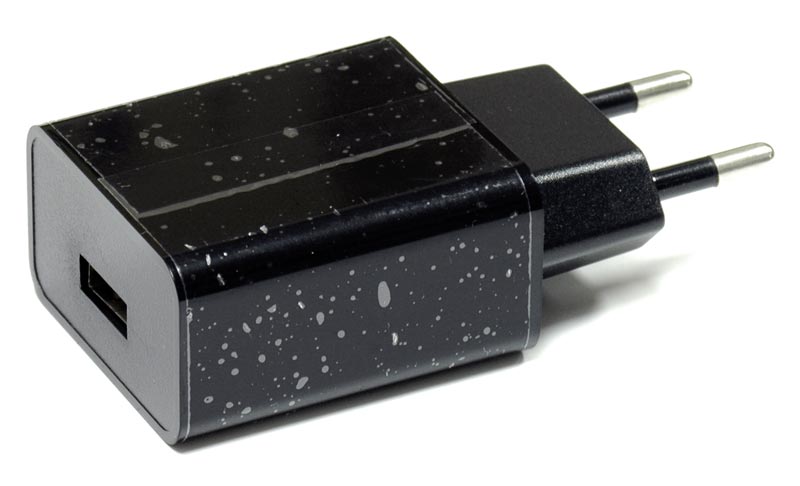

- Зарядное устройство

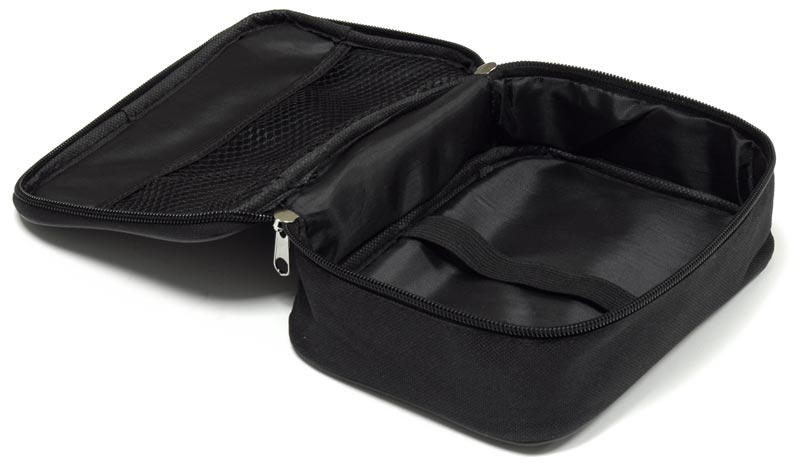

- Футляр
- Эксплуатационный документ
- Программное обеспечение Aktakom DSO Light Программное обеспечение для осциллографов
