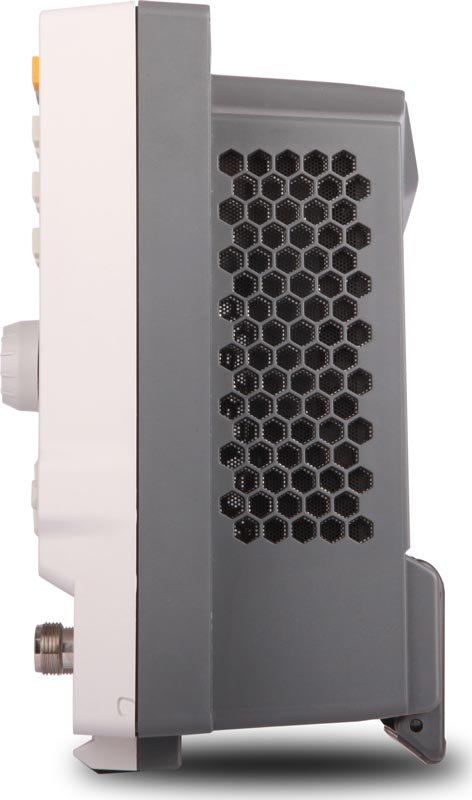

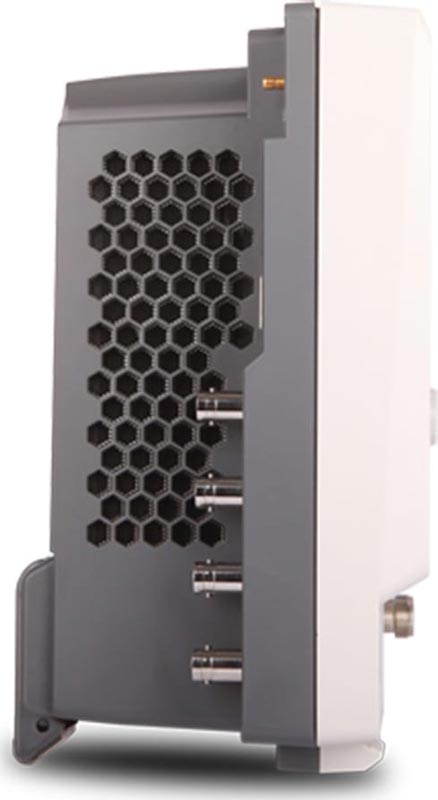

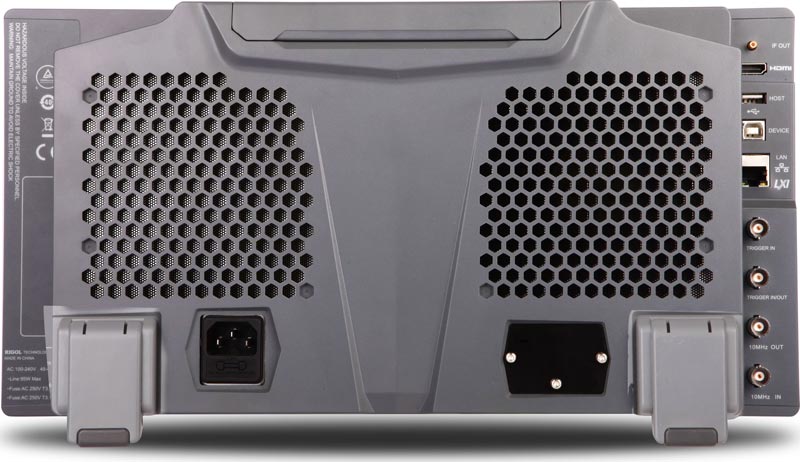

RSA3045N Анализатор спектра реального времени
Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA), векторный анализатор (VNA). Полоса от 9 кГц до 4,5 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты; разрешение 2 Гц; фильтр ПЧ: 10 Гц...3 МГц (1 Гц…10 МГц опция), ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -112 дБн @ 1 МГц; средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опция); диапазон измерения: DANL...+30 дБм. RTSA: полоса захвата 10 МГц (25 МГц и 40 МГц опция); мин. длительность событий 9,3 мкс (до 7,45 мкс опция), SFDR <-50 дБн/Гц, 6 типов окон. VNA: тип S11, S21, DTF, полоса 1 кГц...10 МГц. Трекинг-генератор: 100 кГц...4,5 ГГц. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,95 кг..10 МГц.
1 кГц
| Характеристики | Параметры |
|
Значения | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для всех измерительных режимов | |||||||||||||||||||||||||||||||||||||
| ЧАСТОТА | Частотный диапазон | 9 кГц…4,5 ГГц | |||||||||||||||||||||||||||||||||||
| ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ | Опорная частота | 10 МГц | |||||||||||||||||||||||||||||||||||
|
Точность после калибровки |
стандартно | <1 ppm | |||||||||||||||||||||||||||||||||||
| опция OCXO-C08 | <0,1 ppm | ||||||||||||||||||||||||||||||||||||
| Температурная стабильность источника опорной частоты (0~50 °C) |
стандартно |
<0,5 ppm | |||||||||||||||||||||||||||||||||||
| опция OCXO-C08 | <0,005 ppm | ||||||||||||||||||||||||||||||||||||
| Старение | стандартно | <1 ppm/год | |||||||||||||||||||||||||||||||||||
| опция OCXO-C08 | <0,03 ppm/год | ||||||||||||||||||||||||||||||||||||
| Режим стандартного анализатора спектра со свипированием (GPSA) | |||||||||||||||||||||||||||||||||||||
| ЧАСТОТА |
Маркер |
Разрешение |
± полоса обзора / (кол. точек развертки-1) |
||||||||||||||||||||||||||||||||||
|
Погрешность |
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | ||||||||||||||||||||||||||||||||||||
|
Счетчик частоты |
Разрешение |
1 Гц | |||||||||||||||||||||||||||||||||||
|
Погрешность |
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) | ||||||||||||||||||||||||||||||||||||
|
Полоса обзора |
Диапазон |
Нулевая, 100 Гц...максимальная частота (штатно) Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1) |
|||||||||||||||||||||||||||||||||||
|
Разрешение |
2 Гц | ||||||||||||||||||||||||||||||||||||
|
Погрешность |
± полоса обзора / (кол. точек развертки-1) | ||||||||||||||||||||||||||||||||||||
| Плотность фазовых шумов (500 МГц, 20~30 °C) |
1 кГц |
<-90 дБн/Гц | |||||||||||||||||||||||||||||||||||
| 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||||||||||||||||||||||||||||||||
| 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||||||||||||||||||||||||||||||||
| 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) | ||||||||||||||||||||||||||||||||||||
| Полоса пропускания |
Разрешение ПЧ RBW (-3 дБ ) |
10 Гц… 3 МГц, с шагом 1-3-10 (штатно) 1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1) |
|||||||||||||||||||||||||||||||||||
| Погрешность RBW |
<5% |
||||||||||||||||||||||||||||||||||||
|
Избирательность (60 дБ/3 дБ) |
<5:1 | ||||||||||||||||||||||||||||||||||||
| Разрешение видео VBW (-3 дБ ) | 1 Гц… 10 МГц, с шагом 1-3-10 | ||||||||||||||||||||||||||||||||||||
|
Разрешение RBW (-6 дБ ) с опцией RSA3000-EMC |
200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||||||||||||||||||||||||||||||||||
|
АМПЛИТУДА |
Измерение уровня (fц ≥ 10 МГц) | Диапазон (fц≥10 МГц) | Уровень собственных шумов … +30 дБм | ||||||||||||||||||||||||||||||||||
| Максимальный уровень на входе | Постоянное напряжение | 50 В | |||||||||||||||||||||||||||||||||||
| Макс. уровень CW RF Power | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. | ||||||||||||||||||||||||||||||||||||
| - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. | |||||||||||||||||||||||||||||||||||||
| Макс. опасный уровень CW RF Power | +33 дБм (2 Вт) | ||||||||||||||||||||||||||||||||||||
|
Средний уровень шумов (типично) |
без предусилителя | ||||||||||||||||||||||||||||||||||||
|
9 кГц...100 кГц |
<-120 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 20 МГц…2,7 ГГц | <-138 дБм, <-141 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
|
2,7 ГГц…3,0 ГГц |
<-136 дБм, <-141 дБм (тип.) |
||||||||||||||||||||||||||||||||||||
| 3,0 ГГц…4,5 ГГц | <-136 дБм, <-140 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| с предусилителем (опция RSA3000-PA) | |||||||||||||||||||||||||||||||||||||
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 20 МГц…2,7 ГГц | <-158 дБм, <-161 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
|
2,7 ГГц…3,0 ГГц |
<-156 дБм, <-161 дБм (тип.) |
||||||||||||||||||||||||||||||||||||
| 3,0 ГГц…4,5 ГГц | <-154 дБм, <-159 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя |
||||||||||||||||||||||||||||||||||||
|
100 кГц…3,0 ГГц |
<0,7 дБ; <0,5 дБ (тип.) |
||||||||||||||||||||||||||||||||||||
| 3,0 ГГц…4,5 ГГц | <0,9 дБ; <0,5 дБ (тип.) | ||||||||||||||||||||||||||||||||||||
| с предусилителем (опция RSA3000-PA) | |||||||||||||||||||||||||||||||||||||
|
100 кГц…3,0 ГГц |
<1,0 дБ; <0,5 дБ (тип.) |
||||||||||||||||||||||||||||||||||||
| 3,0 ГГц…4,5 ГГц | <1,2 дБ; <0,5 дБ (тип.) | ||||||||||||||||||||||||||||||||||||
| Отображение уровня | Логарифмическая шкала | 1 дБ…200 дБ | |||||||||||||||||||||||||||||||||||
| Линейная шкала | 0 до опорного уровня | ||||||||||||||||||||||||||||||||||||
| Количество точек | 801 | ||||||||||||||||||||||||||||||||||||
| Количество графиков | 6 | ||||||||||||||||||||||||||||||||||||
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC) | ||||||||||||||||||||||||||||||||||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||||||||||||||||||||||||||||||||||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||||||||||||||||||||||||||||||||||
| Аттенюатор |
Диапазон ослабления |
0…50 дБ, с шагом 1 дБ | |||||||||||||||||||||||||||||||||||
|
Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл): |
<0,3 дБ | ||||||||||||||||||||||||||||||||||||
|
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 °C) |
|
<0,3 дБ | |||||||||||||||||||||||||||||||||||
| Установка опорного уровня |
Логарифмическая шкала |
-170 дБм…+30 дБм с шагом 0,01 дБ | |||||||||||||||||||||||||||||||||||
| Линейная шкала | 707 пВ...7,07 В; 0,11% разрешение | ||||||||||||||||||||||||||||||||||||
| Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C) |
|
1,0 дБ | |||||||||||||||||||||||||||||||||||
|
Погрешность переключения RBW |
1 Гц...1 МГц | <0,1 дБ | |||||||||||||||||||||||||||||||||||
| 3 МГц, 10 МГц | <0,3 дБ | ||||||||||||||||||||||||||||||||||||
| Предусилитель (опция RSA3000-PA) | Частотный диапазон | 100 кГц…4,5 ГГц | |||||||||||||||||||||||||||||||||||
| Усиление | 20 дБ | ||||||||||||||||||||||||||||||||||||
| КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) |
300 кГц…4,5 ГГц |
<1,6 дБ |
|||||||||||||||||||||||||||||||||||
|
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ) |
|
SHI : +45 дБм | |||||||||||||||||||||||||||||||||||
|
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ) |
|
TOI: +10 дБм , типично +15 дБм | |||||||||||||||||||||||||||||||||||
| Комбинационные искажения |
|
<-60 дБн | |||||||||||||||||||||||||||||||||||
|
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
|
<-90 дБм, <-100 дБм, типично | |||||||||||||||||||||||||||||||||||
| РАЗВЕРТКА | Время развертки | Нулевой обзор | 1 мкс…4000 с | ||||||||||||||||||||||||||||||||||
| Полоса обзора ≥10 Гц | 1 мс... 6000 с | ||||||||||||||||||||||||||||||||||||
| Погрешность времени развертки | Нулевой обзор | 5% | |||||||||||||||||||||||||||||||||||
| Полоса обзора ≥10 Гц, RBW ≥1 кГц | 5% | ||||||||||||||||||||||||||||||||||||
| Тип запуска |
|
непрерывный, однократный | |||||||||||||||||||||||||||||||||||
| ЗАПУСК | Источник |
|
свободный, внешний 1, внешний 2, видео | ||||||||||||||||||||||||||||||||||
| Задержка | Нулевой обзор | 0...500 мс | |||||||||||||||||||||||||||||||||||
| Полоса обзора ≥10 Гц | 0...500 мс | ||||||||||||||||||||||||||||||||||||
| ТРЕКИНГ-ГЕНЕРАТОР | Частотный диапазон |
|
100 кГц...4,5 ГГц | ||||||||||||||||||||||||||||||||||
| Выходной уровень | Диапазон | -40 дБм...0 дБм | |||||||||||||||||||||||||||||||||||
| Разрешение | 1 дБ | ||||||||||||||||||||||||||||||||||||
| Нелинейность (отн. 50 МГц) |
|
±3 дБ | |||||||||||||||||||||||||||||||||||
| Режим анализатора спектра реального времени (RTSA) | |||||||||||||||||||||||||||||||||||||
|
Основные параметры RTSA |
Полоса анализа в реальном времени | Стандартно | 10 МГц | ||||||||||||||||||||||||||||||||||
| Опция RSA3000-B25 | 25 МГц | ||||||||||||||||||||||||||||||||||||
| Опция RSA3000-B40 | 40 МГц | ||||||||||||||||||||||||||||||||||||
|
Мин. длительность для гарантированного захвата сигналов 100% POI |
Стандартно |
9,3 мкс | |||||||||||||||||||||||||||||||||||
| Опция RSA3000-B25 | 7,82 мкс | ||||||||||||||||||||||||||||||||||||
| Опция RSA3000-B40 |
7,45 мкс |
||||||||||||||||||||||||||||||||||||
|
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс (макс. полоса обзора, окно Kaise) |
|
||||||||||||||||||||||||||||||||||||
| Тип детектора |
|
выборка, положительный пиковый, отрицательный пиковый, среднее | |||||||||||||||||||||||||||||||||||
| Количество графиков |
|
6 | |||||||||||||||||||||||||||||||||||
| Тип окна |
|
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | |||||||||||||||||||||||||||||||||||
| Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного; | ||||||||||||||||||||||||||||||||||||
| Полоса обзора | Мин. диапазон / Макс. диапазон | ||||||||||||||||||||||||||||||||||||
| 40 МГц | 100 кГц / 3,21 МГц | ||||||||||||||||||||||||||||||||||||
| 25 МГц | 62,8 кГц / 2,01 МГц | ||||||||||||||||||||||||||||||||||||
| 10 МГц | 25,1 кГц / 804 кГц | ||||||||||||||||||||||||||||||||||||
| 1 МГц | 2,51 кГц / 80,4 кГц | ||||||||||||||||||||||||||||||||||||
| 100 кГц | 251 Гц / 8,04 кГц | ||||||||||||||||||||||||||||||||||||
| Максимальная частота дискретизации |
|
51,2 Мвыб/сек | |||||||||||||||||||||||||||||||||||
| Скорость БПФ (FFT) |
|
146484 FFT/сек | |||||||||||||||||||||||||||||||||||
| Количество маркеров |
|
8 | |||||||||||||||||||||||||||||||||||
| Разрешение по амплитуде |
|
0,01 дБ | |||||||||||||||||||||||||||||||||||
| Количество точек по частоте |
|
801 | |||||||||||||||||||||||||||||||||||
| Время захвата (макс. дискретизация) |
|
>156,5 мкс | |||||||||||||||||||||||||||||||||||
| Амплитуда | Неравномерность АЧХ | <0,5 дБ | |||||||||||||||||||||||||||||||||||
| SFDR | <-50 дБн/Гц | ||||||||||||||||||||||||||||||||||||
| Режим Density (Спектральная плотность) | Диапазон плотности |
|
0...100% с шагом 0,1% | ||||||||||||||||||||||||||||||||||
| Мин. полоса обзора |
|
5 кГц | |||||||||||||||||||||||||||||||||||
| Персистенция |
|
32 мс...10 с | |||||||||||||||||||||||||||||||||||
| Режим Spectrogram (Спектрограмма) | Глубина памяти |
|
8192 точки | ||||||||||||||||||||||||||||||||||
| Динамический диапазон (охват. Bitmap) |
|
200 дБ | |||||||||||||||||||||||||||||||||||
|
Режим PvT (Распределение мощности во времени) |
Мин. время захвата |
|
187,9 мкс | ||||||||||||||||||||||||||||||||||
| Макс. время захвата |
|
40 с | |||||||||||||||||||||||||||||||||||
| Источник запуска |
|
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | |||||||||||||||||||||||||||||||||||
| Запуск по частотной маске FMT | Диаграмма запуска |
|
спектральная плотность, спектрограмма, обычная, PVT | ||||||||||||||||||||||||||||||||||
| Разрешение запуска |
|
0,5 дБ | |||||||||||||||||||||||||||||||||||
| Критерии запуска |
|
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | |||||||||||||||||||||||||||||||||||
| Режим векторного анализатора (VNA) | |||||||||||||||||||||||||||||||||||||
| Параметры измерения | Частотный диапазон |
|
100 кГц…4,5 ГГц | ||||||||||||||||||||||||||||||||||
| Типы измерений |
|
Отражение (S11), передача (S21), расстояние до неоднородности (DTF) | |||||||||||||||||||||||||||||||||||
| Полоса измерения |
|
1 кГц...10 МГц с шагом 1-3-10 | |||||||||||||||||||||||||||||||||||
| Количество точек данных |
|
от 101 до 10001; по умолчанию 201 | |||||||||||||||||||||||||||||||||||
| Типы трасс |
|
память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума | |||||||||||||||||||||||||||||||||||
| Количество маркеров |
|
8 | |||||||||||||||||||||||||||||||||||
| Калибровка |
|
открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект | |||||||||||||||||||||||||||||||||||
|
Измерение передачи (S21) |
Выходная мощность |
|
-10 дБм | ||||||||||||||||||||||||||||||||||
| Формат |
|
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка | |||||||||||||||||||||||||||||||||||
| Диапазон измерения |
|
-500 G...500 G | |||||||||||||||||||||||||||||||||||
| Разрешение |
|
Log: 100f; Lin 1a | |||||||||||||||||||||||||||||||||||
|
Динамический диапазон (RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) |
|
80 дБ (ном.) | |||||||||||||||||||||||||||||||||||
| Измерение отражения (S11) | Выходная мощность |
|
-10 дБм | ||||||||||||||||||||||||||||||||||
| Формат |
|
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) |
|||||||||||||||||||||||||||||||||||
|
Диапазон измерения |
|
-500 G...500 G | |||||||||||||||||||||||||||||||||||
| Разрешение |
|
Log: 100f; Lin 1a | |||||||||||||||||||||||||||||||||||
| КСВН |
|
-500 G...500 G | |||||||||||||||||||||||||||||||||||
|
Эффективная направленность с CK106A ( Log Mag, Average=50) |
|
> 40 дБ (ном.) |
|||||||||||||||||||||||||||||||||||
| Измерение расстояния до неоднородности (DTF) | Выходная мощность |
|
0 дБм | ||||||||||||||||||||||||||||||||||
| Формат |
|
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН |
|||||||||||||||||||||||||||||||||||
|
Максимальная длина кабеля |
|
(8 м × 10E10 м × коэффициент замедления / полоса обзора) | |||||||||||||||||||||||||||||||||||
| Разрешение определения повреждения |
|
(1,5 м × 10E8 м × коэффициент замедления / полоса обзора) | |||||||||||||||||||||||||||||||||||
| Тип окна |
|
Gaussian, Flattop, Rectangular, Hanning, Hamming | |||||||||||||||||||||||||||||||||||
|
Коэффициент замедления |
|
0.1 ~ 1 | |||||||||||||||||||||||||||||||||||
| ВХОДЫ / ВЫХОДЫ | Разъемы на передней панели | RF вход (ВЧ вход) |
Разъем N-типа (female) |
||||||||||||||||||||||||||||||||||
| Выход трекинг-генератора |
Разъем N-типа (female) Импеданс 50 Ом |
||||||||||||||||||||||||||||||||||||
| Вход / Выход источника опорного сигнала |
Внутренний источник |
Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
|||||||||||||||||||||||||||||||||||
|
Внешний источник |
Частота 10 МГц±5 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом |
||||||||||||||||||||||||||||||||||||
| Вход/Выход внешнего запуска | Вход внешнего запуска 1 |
Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
|||||||||||||||||||||||||||||||||||
|
Вход внешнего запуска 2 / Выход синхронизации |
Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень |
||||||||||||||||||||||||||||||||||||
| Другие разъемы |
IF выход (выход ПЧ) |
Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом |
|||||||||||||||||||||||||||||||||||
| Интерфейсы |
USB Host (4 порта) |
Разъем A-plug Версия 2.0 |
|||||||||||||||||||||||||||||||||||
| USB Device |
Разъем B-plug Версия 2.0 |
||||||||||||||||||||||||||||||||||||
| LAN |
Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device |
||||||||||||||||||||||||||||||||||||
| HDMI |
Разъем A-plug Протокол HDMI 1.4b |
||||||||||||||||||||||||||||||||||||
| ОБЩИЕ ДАННЫЕ | Дисплей | Тип |
Емкостной мультитач |
||||||||||||||||||||||||||||||||||
| Разрешение | 1024 х 600 пикселей | ||||||||||||||||||||||||||||||||||||
| Размер | 10,1" | ||||||||||||||||||||||||||||||||||||
| Количество цветов | 24 бит | ||||||||||||||||||||||||||||||||||||
| Поддержка принтера |
|
Сетевой принтер | |||||||||||||||||||||||||||||||||||
| Память |
Внутренняя |
512 Мб | |||||||||||||||||||||||||||||||||||
| Внешняя | USB-флэш накопитель | ||||||||||||||||||||||||||||||||||||
| Питание |
Напряжение |
AC 100 В… 240 В | |||||||||||||||||||||||||||||||||||
| Частота | 45 Гц… 440 Гц | ||||||||||||||||||||||||||||||||||||
| Потребляемая мощность | 55 Вт (тип.), макс. 90 Вт (со всеми опциями) | ||||||||||||||||||||||||||||||||||||
| Габаритные размеры | 410 x 224 х 135 мм | ||||||||||||||||||||||||||||||||||||
| Масса | 4,95 кг | ||||||||||||||||||||||||||||||||||||
| Рабочая температура | 0 ºC …50 ºC | ||||||||||||||||||||||||||||||||||||
- Анализатор спектра
- Кабель питания
- Краткое руководство по эксплуатации
- опция предусилителя RSA3000-PA
- опция повышенной стабильности опорного генератора OCXO-C08
- опция расширенной полосы RBW 1 Гц...10 МГц RSA3000-BW1
- опция расширенных измерений RSA3000-AMK
- опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25
- опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40
- опция ЭМИ измерений RSA3000-EMI
- опция тестирования на ЭМС RSA3000-EMC
- комплект аксессуаров DSA Utility Kit
- комплект аксессуаров RF Attenuator Kit
- комплект адаптеров RF Adaptor Kit
- комплект адаптеров RF CATV Kit
- аттенюатор ATT03301H
- ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
- ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
- зонд ближнего поля NFP-3
- мост для измерения КСВН VB1032
- мост для измерения КСВН VB1080
- комплект для монтажа в стойку RM6041
- калибровочный комплект для векторного анализатора DC...6,5 ГГц CK106A
- калибровочный комплект для векторного анализатора DC...1,5 ГГц CK106E
- программное обеспечение Ultra Spectrum
- программное обеспечение S1210 EMI Pre-compliance Software
